这是OpenR / C Formula 1汽车的制造指南。这是第三代3D打印OpenR / C汽车,这次的重点是简单性!您可以在PLA中打印所有内容,但轮胎可以在柔软的TPE中完成,例如NinjaFlex!当然,您可以使用任何喜欢的材料进行打印,但是对于那些想要打印汽车但仅手边有PLA的材料,这是适合您的项目!
本指南说明了如何组装OpenRC F1汽车。如果要添加电子设备以使其受到无线电控制,则稍后将添加另一个步骤。如果您有任何疑问,请在下方留言。如果以前没有问过,您可以添加一个问题。
所需的所有文件,包括STL,BOMlist,工程图,装配的STEP文件,均可在此处获取:https://www.gtrob.com/2020/04/24/openrc_f1_car/
步骤1:项目简介和底盘组装的开始
这主要是对该项目的介绍,但仍有一些要打印和组装的部分!
这两个部件是我唯一设置3层壁厚,填充率35%或者更高的部件。大多数其他零件都印有2个层厚,层高度为0.2mm,填充10-15%就可以。
所需的印刷零件:
- Chassie Rear
- Chassie Front

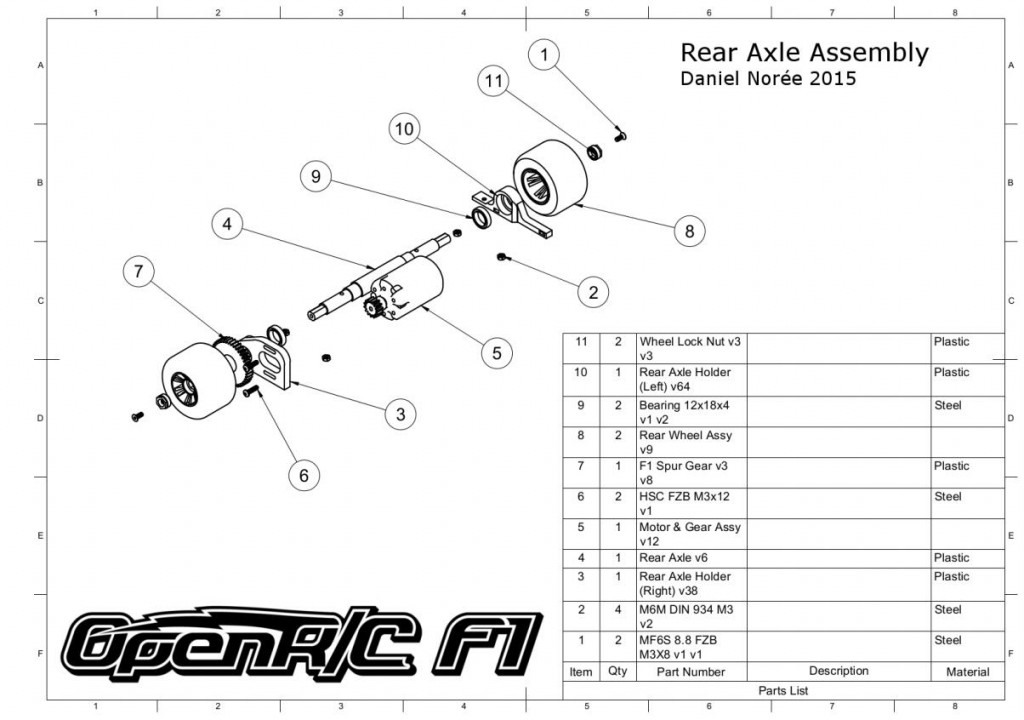

步骤2:后桥总成
将后桥总成组装在一起并将其安装到底盘板上。
所需的印刷零件
- 1pcs – Wheel Axle Holder Left
- 1pcs – Wheel Axle Holder Right
- 1pcs – Rear Wheel Axle
- 1pcs – Spur Gear
需要非印刷零件
- 2个–轴承12x18x4
- 4pcs –沉头螺钉M3x8
- 4个– M3螺母

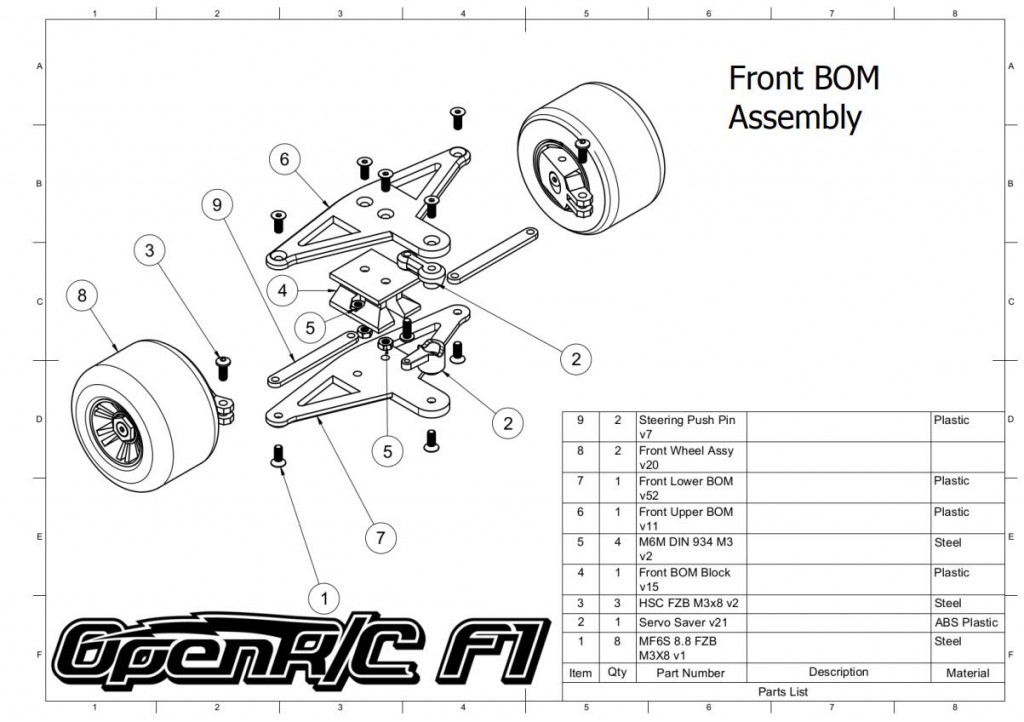

步骤3:前BOM组装(不包括转向)
将前BOM组装在一起
所需的印刷零件
- 1pcs – Front Lower BOM
- 1pcs – Front Upper BOM
- 1pcs – Front BOM Block
- 2pcs – Front Wheel Hub
- 2pcs – Front Axle
需要非印刷零件
- 8pcs –沉头螺钉M3x8
- 2个– M3螺母
步骤4:转向和舵机安装
所需的打印零件
- 1pcs – Servo Saver Lower
- 1pcs – Servo Saver Upper
- 2pcs – Steering Push Pin
需要非印刷零件
- 3个–圆头螺钉M3x8
- 2个–埋头螺钉M3x8
- 2个–埋头螺钉M3x12
- 2个– M3螺母
如果您要添加电子设备,则为可选
- 1个伺服支架(印刷),
- 2个M3x8 CS螺钉(未打印)
第5步:后机翼和扩散器+雨灯
简便易行,在汽车后部增加了两个部分。
所需的印刷零件
- 1pcs – Rainlight and Diffuser
- 1pcs – Rear Wing
需要非印刷零件
- 2个–埋头螺钉M3x8
- 2个– M3螺母
步骤6:添加主体和一些细节
现在一切都已经成形,这看起来更像是一级方程式赛车,是时候组装车身并添加一些细节了!
所需的印刷零件
- 1pcs – Motor Cover
- 1pcs – Center Body
- 1pcs – Center Lid
- 1pcs – Front
- 1pcs – Nose
- 1pcs – Lock Pin
- 1pcs – Camera
- 1pcs – Main Turning Vane Left
- 1pcs – Main Turning Vane Right
- 1pcs – Rear View Mirror Left
- 1pcs – Rear View Mirror Right
需要非印刷零件
- 12个–埋头螺钉M3x8
- 1个–埋头螺钉M3x12
- 13个– M3螺母

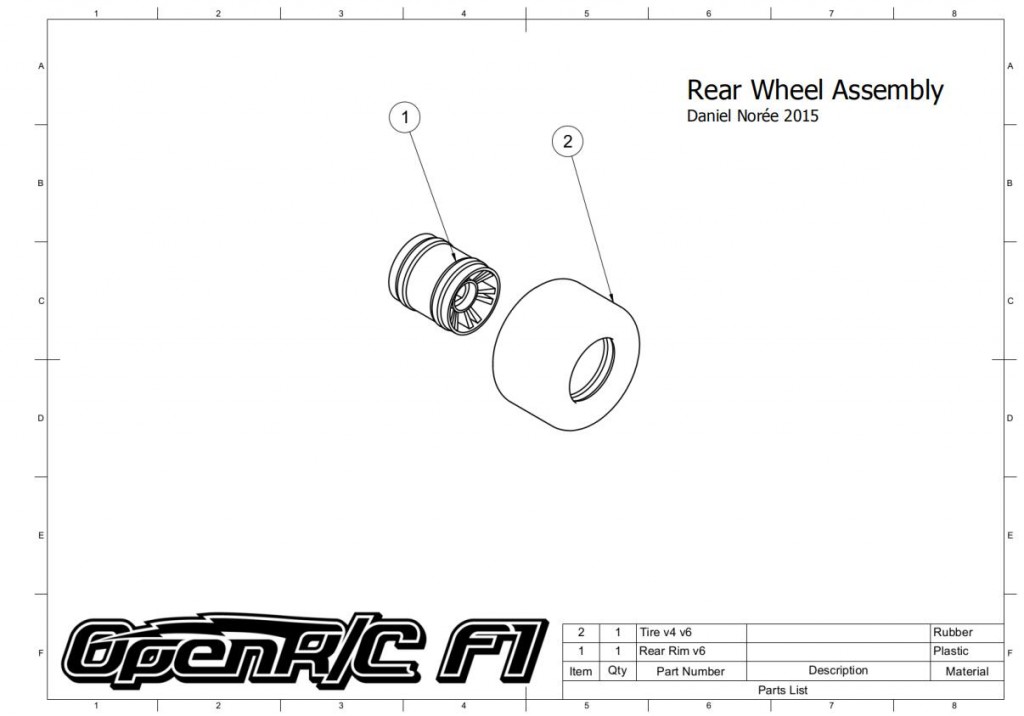

步骤7:完成工作,添加轮子,我们就完成了!
我们做到了。剩下的就是为我们的F1汽车增加急需的车轮!
如果您想获得一些有关轮胎打印的技巧,我已经制作了一段有关该主题的视频,您可以在这里观看。
所需的印刷零件
- 2pcs – Rear Rim
- 2pcs – Front Rim
- 4pcs – Wheel Lock Nut
- 4pcs – Tire
需要非印刷零件
- 4pcs –沉头螺钉M3x8
- 4个–轴承8x12x3,5
如果您不是3D打印轮胎,则为可选
- 2个– F104轮胎的后轮辋(印刷)
- 2个– F104轮胎的前轮缘(印刷)
- 田宫F104轮胎(4件)
步骤8:离开之前,请在“精简合集”下观看整个构建
非常感谢您通过整个构建指南,请持续关注本站,我希望您觉得它有用。如有疑问或好的建议,下面留言!
