首先十分感谢创造者 Nikodem Bartnik 的分享和开源！！！大家可以去官网支持！

IndyMill是Nikodem Bartnik启动的一个项目，是Dremel CNC机床的升级。该项目的基本思想是创建易于构建的CNC机器，世界各地的人都可以复制。使用流行的，容易获得的组件只是旅途中的众多挑战之一。优秀的文档与良好的设计一样重要，这两个方面必须齐心协力才能创建出色的项目，这就是目标。在下面，您可以查看视频的最新列表和该项目的一些图片，以及文件和零件列表。

零件清单

在下面，您可以找到包含我用来构建IndyMill的所有零件的表格。我什至为您算了每颗螺丝（但请确保多买点螺丝以防万一）。如果您希望可以在计算机上轻松打印，导出和打开的excel表可以在以下表格中找到，则该表格分为机械部分和电子部分：

机械部分

电子产品

可选的组建说明

上面的零件清单和下面的文件是构建IndyMill所需的一切。它是开源的，因此您无需为文件或设计支付任何费用。但是我想我会做详细的说明，以便使你们中的一些人更容易组装这个项目，同时支持我的工作。它长40页，有60多幅图纸和有关组装过程的许多有用信息。这是一个PDF文件，因此您可以将其放在计算机，智能手机，平板电脑上，甚至可以打印。

设计文件

在下面可以下载DXF文件，可以使用这些文件订购零件的激光切割。那些应从6或8mm的钢或铝上切下。很快，我将开始销售这些金属板的套件，我已经有了原型，一旦有这些金属板，我就会通知您。
如果您要自己订购或制造，只需将这些文件发送到能够切割钢材的激光切割机到公司即可。确保它们可以切开所有孔。每个文件只需要剪切一次。用6毫米钢或铝制成所有板应该没有任何问题，但是我的建议是用8毫米厚的材料切出导轨支架1和导轨支架2（留出一些额外的空间用于丝杠螺母总是有帮助的）。

登录后点击下载金属板切割DXF文件

您还需要一些3D打印的零件，您可以在下面的ZIP存档中找到它们。确保使用填充率大于40％的所有字符进行打印。我知道使用3D打印部件并不理想，很快我将尝试在IndyMill上用铝制材料对其进行升级。在下面，您还可以找到带有所需每种成分数量的表格。

登录后点击下载3D打印零件STL文件

开源导轨版CNC-INDYMILL STL

开源导轨版CNC-INDYMILL STL 3D打印模型

立即下载！

IndyShield

IndyShield是基于Arduino UNO的带螺钉端子的屏蔽，可简化CNC路由器中的电子连接。它设计用于GRBL，因此您不仅可以轻松地将其用于IndyMill，而且还可以轻松地将其用于要构建的任何其他CNC机器。我正在考虑在此网站上开设一个小商店部分，如果需要的话，您将可以为该项目购买PCB，并且将来可能还会为我的项目购买其他零件，这太酷了！至于现在，您可以在Tindie上购买PCB （IndyShield目前已售罄，我应该很快就会有更多的PCB，但现在您可以注册候补名单）。

当然，因为我的项目在下面是开源的，所以您可以找到包含IndyShield（在Eagle中设计）的所有设计文件的ZIP存档。

登录后点击下载IndyMill IndyShield设计文件

再次感谢创造者

再次感谢创造者 Nikodem Bartnik 的分享和开源！！！

打印清单

• 1x Spring holder
• 1x MAIN_frame (with support)
• 1x Egg support [v2] for medium suction cup size*
• 1x Pen holder (updated March 2019 to hold more different pen sizes)
• 2x Axis support
• 1x vertical ARM
• 1x M3 nut Knob (replacement for the metal wingnut)

Sphere-O-bot是可调的，旨在吸收通常在“不可能”进行打印的所有事物。不只是鸡蛋，还有乒乓球，圣诞节装饰品，灯泡和（是）鸡蛋（鸭，鹅，母鸡……）。

Sphere-O-bot框架由Attila Nagy设计，并由JJrobots稍加修改。笔和蛋电机是高扭矩精密步进电机，而笔提升机构是安静可靠的伺服（SG90）电机。

该套件易于在一个小时左右的时间内完成组装，只需要几个基本工具，例如微型十字螺丝刀和一字螺丝刀。您还需要一台相当现代的计算机，该计算机具有可用的USB端口（Mac，Windows或Linux），还可以访问Internet以下载组装说明和必要的软件（Inkscape）

Sphere-O-bot套件随附带有USB接口的经过完全组装和测试的Devia控制板 。 无需焊接或编程。

板载16x微步进驱动器芯片以及200步/转步进电机在两个轴上的组合分辨率均为3200步/转。EggBot套件随附一个通用输入插入式电源，以及USB电缆和一个Sharpie标记。

Sphere-O-bot通常是通过对Inkscape（一套出色的免费矢量图形程序）的一组开源扩展进行控制的。您可以创建自己的图纸（上图：下面的“葡萄酒+明星”设计），也可以使用现有资源库中的一个。

基本操作与打印机非常相似：您可以在Inkscape中导入或制作图形，并使用扩展程序将图形绘制到Sphere-O-bot中已安装的任何对象上。所有这些都通过易于使用的图形用户界面进行处理，并且可以在Mac，Windows和Linux上正常运行。

Sphere-O-bot套件随附的笔架旨在适应各种美术笔，包括Sharpie Ultra Fine Point笔。实际上，它几乎可以适合任何大小相似的笔。

免费注册会员后 点击下载

Sphere-O-Bot eggbot画蛋机器人模型

Sphere-O-Bot是一款简单的2轴绘图机，可以在大多数球形表面上进行绘图。

立即下载！

免费注册会员后 点击下载

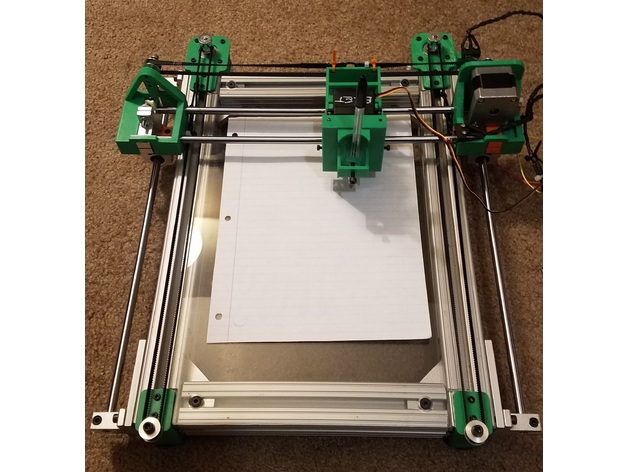

双轴绘画写字机器人Drawing Robot

结构稳定的双轴绘画写字机器人Drawing Robot模型文件下载

立即下载！

您需要打印所有3D打印部件。一些打印格式是OBJ格式，一般3D打印机可以打印，如果不能请转化成stl格式打印。

购物配置清单：

• 1个Arduino UNO R3
• 1个CNC shield V3扩展板
• 3个步进电机驱动
• 1 个 12V电源
• 4 x [直径8毫米的光轴]，任意长度（可成对）。对于X轴，我使用2 x 400mm，对于Y，我使用2 x 300 mm（从打印机和扫描仪回收。）在这些长度和新的Z载物台上，我得到大约312（X）x 212（Y）x 23（Z）mm工作区。
• 2 个 X长度的10 mm（或3/8“）的螺杆，带有相关的螺栓，垫圈和螺母
• 8 x [LM8UU线性轴承]
• 2个NEMA 17 步进电机
• 电缆和连接器
•  5 x 光滑的惰轮
• （16齿,10毫米，孔3毫米）2 x [GT2皮带轮]

免费注册会员后点击下载

Drawing_Machine绘画机器人打印部分

Drawing_Machine绘画机器人

立即下载！

第1步：观看制作教程视频

这个说明非常详尽，但是最好观看有关如何制作东西或如何工作的视频。在上方可以找到DIY Dremel CNC的视频，也许我将来会做更多，我也会在这里添加它们，但是您可以订阅我的频道，不要错过任何这些视频和我的未来项目。

步骤2：零件

您可以在下面找到我们需要的一切的完整列表：

电子元件：

• 步进马达（X4）
• CNC防护罩（X1）
• 步进驱动器（X4）
• Arduino（X1）
• 电源（X1）
• 直流连接器（X1）
• 跳线（X14）
• Dremel 3000（X1）

步骤3：3D打印

3D打印部件在该项目中非常重要，因此我想进一步谈谈如何打印和后处理它们。

很多人可能会说保持最高填充度非常重要，但是从我发现使用高填充度并没有多大帮助，当然，使用高填充度并没有错，但我认为大约20- 40％可以。

我用PLA印刷了所有零件，但最好用PETG印刷，PETG的成本几乎是相同的，而且它们都易于印刷，但PETG稍微灵活一些，因此很难折断。

对于某些文件，您需要使用支撑件，请确保将其放置在正确的方向上，以使没有太多要移除的支撑材料并且可以将其移除。

您不必打印标记为OLD的零件，这些零件是我共享的某些文件的旧版本，以防有人使用。

您还可以找到.f3d，.iges和.step文件，以便轻松编辑我的项目。

对这些零件进行后处理时要小心，很容易折断它们。另外，请确保可以将所有轴承装入内部，应使用虎钳将其固定到位，以便将其拧紧。您可能还需要稍微打磨那些进入铝型材的销，这取决于3D打印机的精度。

还有两个“工具”，它们不是CNC的一部分，但是对于在铝型材和木床上钻孔非常有用。

步骤4：准备组装

在组装所有组件之前，您可能需要将它们切成适当的长度。得益于模块化设计，您可以将这些组件的寿命取决于您。我使用60厘米和30厘米长的铝型材和12毫米杆。如果要制造更大的机器，只需要使用更长的铝型材，杆和导螺杆，3D打印的零件就保持不变。如果您购买了所有切割成所需长度的零件，请跳过此步骤。

如果您可以使用斜切锯，请使用它来切割铝型材，这样您将获得完美的直边切割。我发现那些棒和导螺杆无法用手锯切割，因此您需要使用角磨机来完成。

此时，放置所有轴承也是一个好主意。我用一个小老虎钳来做这件事，正如我说的那样，这取决于您的3D打印质量，您可能需要稍微打磨那些，因为您不想破坏任何部分:)

步骤5：Z轴

为了使事情变得简单，我们将从装配Z轴开始。将两根杆放在Z轴滑架中，但不能一直穿过，我们也必须将Dremel支架也放在那里。Dremel支架应在线性轴承上自由移动。Z轴滑架底部的孔中应该已经有608zz的跳动。现在，我们可以安装带有丝杠和3D打印耦合器的步进电机。用M3螺钉固定电动机，并确保两个杆的底部都用螺钉固定。为了便于进一步使用，请将步进电机连接器向后指向，因为这是我们将安装电子设备的地方。

步骤6：X轴

在两个3D打印部件上拧紧黄铜螺母。抓住其中一个X轴滑架，然后将两根杆连接到其中。然后在这些杆上放置一个Z轴滑架，并与另一侧的另一个X轴滑架合上。将带有导螺杆的电机连接到带有M3螺钉的3D打印部件上。

步骤7：Y轴和铝制框架

Y轴直接连接到本机的主机架上。它由20x20mm铝挤压型材制成，并通过螺钉连接在一起以确保坚固性。我选择20x20mm的型材，因为它们很容易获得，而不是那么昂贵并且适合本机的尺寸。可以使用更大的配置文件，但对于这么小的机器，并没有太大的区别。因为这台机器是模块化的，所以您不必使用特定长度的轮廓。您想制造一台大机器吗？->使用更长的配置文件。您要制造更小的机器吗？->使用较短的配置文件。我将个人资料切割为60cm（我们需要两个）和30cm（我们需要4个）。将型材切割成所需的长度后，我们就可以开始钻孔。我们需要在较长型材的末端钻孔，为了简化操作，我设计了3D可打印工具，可以将其放在轮廓上，然后使用6.5mm钻头钻一个孔。它是3D可打印的，所以是用塑料制成的，很容易钻出来，但是我们只需要用这个工具开4个孔就可以了，这不是什么大问题。在2个较短的轮廓的两端，我们必须用丝锥做螺纹。最好使用5.2mm的钻头在丝锥上预先钻一个孔，然后创建M6螺纹。

首先，使用M3螺钉将步进电机连接到3D打印的零件上。我们还可以将耦合器固定到电动机上。用锤子螺母将M5螺钉固定到位，以使其易于组装。您可以使用电机将3D打印的零件滑到较长的铝型材上。另一方面，可以固定一个较短的轮廓，如图所示。用锤子螺母拧紧螺丝。另外，别忘了在较长的铝型材侧面拧紧M6螺钉。在另一边做同样的事情。使用角连接器，M5螺钉和锤子螺母连接中间支架（您可以安装任意数量的（2或3个））。

我们已经安装了Y轴电机支架和丝杠支架，现在我们必须连接丝杠和Y轴杆。同样，由于这台机器的模块化，取决于您的杆和导螺杆的长度（您必须找出合适的长度，以便它可以与铝型材的长度配合使用）。

现在是时候将X轴与Y轴连接起来了，抓住X轴（已经安装Z轴）并将其放在杆和导螺杆上，您将不得不用手指旋转导螺杆以推动X-轴后退一点

步骤8：底板表格

我必须找到一些对CNC工作台有利的东西。带插槽的桌子会很棒，但价格昂贵。我可以用铝板甚至是钢制成，但是很难切割（尤其是用角磨机将其切割成直线形）。作为我们大多数人（制造商），我没有可切割此类材料的大型CNC等离子，水刀或激光切割机，但我具有竖锯，因此可以用胶合板制成。我终于用台锯将其切成笔直，但应使用曲线锯或手锯将其切掉。胶合板足够坚固，易于切割，您可以在任何地方轻松购买，因此这似乎是一个完美的选择。

使用另一个3D打印工具，我在胶合板的边缘上钻了一些孔，用M5x10mm螺钉和锤子螺母将其固定到铝框架上。

因为我不想破坏这种胶合板，所以我在顶部添加了一块废木板（MDF），以便可以从材料上一直切开。

我还在工作台上增加了螺纹嵌件，以便可以使用M5螺钉将材料连接到CNC工作台上。您可以在网上购买类似的东西，您需要钻一个洞并用锤子将其放置到位，简单而便宜的升级确实很有用。

废料板 -一直铣削整个物料并且不希望破坏CNC平台的情况下可以磨碎的一种物料。一段时间后应将其更换。

步骤9：主轴

正如这个项目的名称所坚持的，我使用的是Dremel工具3000型主轴，已经有一些人成功使用了4000等不同型号甚至完全不同的主轴。在此说明的最后，我还写了一些我想在本机上使用的不同主轴的信息。这是因为Dremel仅将您的钻头限制为1/8英寸，并且由于高rpm和低扭矩，因此对于铝等机械加工不是理想的选择（但有可能）。只要您只想加工木材，中密度纤维板，丙烯酸树脂甚至是精致的铝制工件，Dremel就能很好地工作，但是无法使用较大的钻头来实现更快的加工，没有1/8英寸柄的钻头那么多而Dremel相对较难安装。

但是，对于您的第一个带速度控制的CNC来说，这是一个非常便宜的入门级解决方案，它的质量确实很高。您以后可以随时对其进行升级。

在该项目的开始，我想添加一个继电器，以使用G代码命令打开和关闭Dremel，但是由于某些问题（我必须添加一个插座来插入Dremel，然后将其连接到墙上出口并保护所有这些设备，以确保安全，这是不值得的，并且很难将所有这些设备安装在如此小的机器上）我决定不使用它。

我一直在思考如何将Dremel固定在主轴架上。这是我的方法。Dremel的底部有一个螺母，我以为可以将其固定到3D打印的零件上。那没有我想要的那样好。因此，我在Dremel的中间添加了一个带夹子的支撑结构，以便您可以用M3螺钉和螺母挤压它。

因此，每次我要记住要打开Dremel的东西时，我也可以使用顶部的滑块轻松控制Dremel的RPM。

步骤10：安装GRBL

我有很多关于如何在Arduino上安装GRBL的问题。不用担心，这很简单。我们将需要具有USB电缆和软件的Arduino，您可以在此处下载：https : //github.com/grbl/grbl

从上面的链接下载.ZIP文件后，您可以将其作为库添加到Arduino IDE。转到文件示例，然后从GRBL选项卡打开一个示例。您应该只看到一行代码，仅此而已，没关系。将Arduino连接到计算机，并像上传任何普通程序一样上传程序。就是这样，GRBL已安装在Arduino上，您无需修改​​任何代码。如果您在执行此步骤时遇到问题，请尝试在Google上搜索“如何在Arduino上安装GRBL”，您将找到大量有关如何执行此操作以及如何解决问题的教程。

还有一件事需要更改，您可以通过Arduino IDE中的串行监视器或CNCjs中的控制台来进行更改。我们要做的就是发送3个简单的命令：

$ 100 = 400
$ 101 = 400
$ 102 = 400

分别发送这些命令。根据您使用的步进电机的分辨率和微步进，您可能需要使用不同于400的值。

步骤11：电子

对于许多人来说，这确实是一个非常困难的部分，因为在几乎所有软件中都没有像CNC屏蔽这样的部件，因此很难绘制出CNC屏蔽和步进电机之间的连接示意图。几乎任何。我找到了数控护罩的零件来进行烫发！并不是很好，毛刺是目前最简单的原理图软件，因此任何人都可以理解：)我在这里找到了CNC防护罩。

在将4个步进驱动器插入CNC屏蔽之前（原理图中只有3个，但我们需要4个），我们需要连接跳线，因为这些跳线的连接器在步进驱动器下面。这些跳线实现了微步进，我们需要连接所有3个连接器，因此总共需要12个跳线，但是我们还需要其中2个以将Y轴电机向A电机的运动镜像，我们可以通过将两个跳线放在盾牌的左侧。现在，您可以插入步进驱动器，然后插入步进电动机。如何插入步进电机？这取决于您是否有简单的答案。如果发现电动机的旋转方向相反，则需要以相反的方式插入电动机（断开连接，绕Z轴旋转180度，然后重新插入）。有些人在他们的Dremel CNC中也使用了挡块，但我不愿意，如果您愿意，可以将挡块连接到CNC护罩的右侧。最后，我们可以将电源或连接器连接到标有12-36V的螺钉端子的屏蔽板上。这就是连接的全部，实际上并不难:)

步骤12：电源

最初，我使用的是12V 30A电源，但这对这个项目来说太过了。我将这个电源与实验台电源交换，以查看运行该电源需要多少电流。我发现最大电流消耗小于2A，因此我购买了12V 3A电源。通常，拥有强大的电源并没有错，但是没有必要花费额外的钱，而这种庞大，笨重的30A野兽实在是丑陋的。现在，我有一个带DC插头的简单电源，因此我可以轻松地将其连接到机器。请记住，取决于您使用的电动机和其他电子设备，您可能需要比3A更大的电源。

步骤13：电缆管理

保持电缆整齐总是好事。您可以找到许多不同的方法来进行电缆管理，我更喜欢使用这种电缆包裹的东西，这种东西便宜且可以很好地用于各种电缆。您也可以使用电缆拖链，但随后必须弄清楚如何将其安装到机器上，它更专业，但更难使用。请记住，电缆管理在CNC机床中非常重要，因为您不想在铣削过程中切割电缆，也不想让这些电缆在铣削过程中阻塞机器并破坏材料。

步骤14：CNCjs

那是计算机的软件，通过它我们可以控制计算机，发送gcode并通过GRBL中的控制台更改某些参数。有很多不同的gcode发送器选项，例如GRBL控制器，mach3和路径引导程序，但我选择CNCjs是因为它是免费的，并且与其他所有软件都不一样，它看起来非常好并且易​​于控制！您可以在Mac，Windows和Linux上安装它的另一个巨大优势！您甚至可以将其安装在树莓派上，并通过浏览器控制机器以外的地方！所有这些都是在开源软件中免费提供的！声音就像是一个完美的解决方案，对我而言确实如此。你可以在这里下载：https://cnc.js.org/

如果您在连接机器时遇到问题：很可能是因为错误的波特率尝试将CNCjs中的波特率更改为11520。

步骤15：Fusion 360

我必须解释Fusion 360是什么吗？如果您曾经使用CAD软件进行过任何设计，那么您可能会听说过Fusion360。简而言之，这是有史以来最好的软件！您可以使用此工具执行任何操作（CAD，CAM，渲染，动画，模拟，协作设计，甚至更多），并且可以在Mac和Windows上使用。我使用Fusion设计Dremel CNC，现在我使用Fusion创建Gcode并在此机器上铣削物体。在上方，您可以找到我的视频，该视频介绍如何将Fusion360和CNCjs与Dremel CNC结合使用。

步骤16：安全

安全是CNC加工的一个非常重要的方面，有很多危险的事情可能会损坏您，您不想被损坏，所以这是我关于如何确保此类机器安全的提示。幸运的是，NEMA 17电动机的运行速度并没有那么快，并且扭矩与工业CNC机器中使用的某些伺服电动机一样大。但是仍然存在快速旋转的主轴，并且有挤压手指的危险。加工时，到处都有切屑飞扬，因此我们需要戴上安全眼镜（因为安全是第一要务），并且取决于我们加工的材料（木材，MDF），我们可能需要口罩。为DIY Dremel CNC建立外壳也是一个好主意，有些人已经建立了外壳，我也计划在不久的将来这样做。另一个安全性改进措施是添加一个红色大安全开关，以防万一发生不良情况，您可以轻松地停止机器（我们也可以在CNCjs中这样做，但是这会花费更多的时间并且不够可靠）。请记住，加工后的材料和钻头可能会变热，并确保在将双手放到工作区域之前完成机器的操作。长时间加工对于耳朵来说非常不舒服，因此建议使用某种听力保护装置。我还考虑过使用主动降噪耳机，因为噪声非常稳定，但它对于CNC机床应该是完美的选择，但是我没有像这样的耳机，而且这些耳机都非常昂贵。请记住，这些只是我在处理CNC机床时的一些安全提示

步骤17：结果

这个项目的结果令我震惊！当我启动它时，我只是想看看是否有可能创建3D打印的CNC机床，我想构建一个可以在以后的项目中使用的工具。从一开始，我就知道我将在线发布所有文件和说明，但是我从没想到这个项目会如此受欢迎并且会有如此多的人来构建它（请查看下一步）。这是我迄今为止最大的项目！由于我在机器上进行了一些问题以及许多升级和调整，因此花了我很长时间才能完成此说明，但是我希望它尽可能完美和详细，以便每个人都可以轻松构建廉价的数控机床。在上方，您可以看到Dremel CNC的最新图像，其中包括良好的电缆管理和一些小的升级。也有我在机器上磨过的东西的图像。

步骤18：如何铣削？

选择适当的进给和切深实际上只是在进行实验。从慢速开始，慢慢增加速度，看看会发生什么。注意，很容易折断铣刀。请记住，变慢和变快一样糟糕，您必须介于两者之间才能获得最佳效果。这是我使用的设置：

木材，MDF：

• 进给速度：800mm / min
• 切深：3mm
• 通常，我对所有内容使用自适应清除，对轮廓切割使用2d轮廓
• 德雷梅尔开关8/10

亚克力：

• 进给速度：500mm / min
• 切深：1mm
• 德雷梅尔开关6/10

铝：

• 进给速度：800mm / min
• 切深：0.2mm
• 全速Dremel

请记住，取决于您的设置，这些值可能根本不起作用！！！

步骤19：社区

持续关注本站，加入萝卜荟！在网站上活跃发言讨论！

步骤21：结论

这就是这个项目！我希望您喜欢这个指导的方法步骤：）如果您有任何问题，可以在下方评论区留言！

Dremel CNC只是Nikodem Bartnik为娱乐而构建的一个项目。很快，它迅速流行起来，全世界的人们开始根据我的设计为不同的用例制造一台机器。有些只是业余爱好者，并使用Dremel CNC建立更好的项目，有些则将其用作创建真实产品的专业工具。从切割乙烯基，纸张和泡沫到木材，碳纤维，有机玻璃和铝，您可以使用Dremel CNC做很多事情。

注册会员后 点击下载Dremel CNC

Dremel CNC 打印部分模型

立即下载！

打印设置：

• 层高0.2mm
• 填充50%
• 外壳厚度5层

打印清单：

– 02x | FrontLeft_Or_RearRight_Feet.stl
– 02x | FrontRight_Or_RearLeft_Feet.stl
– 20x | Wheel_Spacer.stl
– 08x | BetweenWheel_Spacer.stl
– 04x | YAxis_Bottom.stl
– 02x | CBeam_Bracket.stl
– 04x | DoubleYRail_Bracket.stl
– 03x | T8Nut_Holder.stl
– ??x  | Dragchain

除了要打印的零件之外，还需要以下零件：

– 04x | Nema17 电机
– 03x | 刚性联轴器 8mm -> 5mm
– 05x | X轴所需长度的20x40mm 铝型材（或V型槽）
– 04x | Y轴所需长度的20x40mm铝型材（或V型槽）
– 01x | 梯形螺钉T8的X轴轮廓的长度
– 02x | 梯形螺钉T8的Y轴轮廓的长度
– 20x | 带有滚珠轴承的尼龙轮（内径为5mm，类似于3D打印机的直径）
– 02x | 光滑杆 直径Ø8mm 长220mm
– 01x | Ø8mm 200mm 梯形螺钉
– 04x | LM8UU 球轴承
– 04x | 内径为8mm的标准球轴承
– 01x | GT2皮带轮20齿，内径5mm
– 01x | GT2皮带轮20齿，内径8mm
– 01x | GT2闭环皮带 200mm ~ 220mm
– 01x | 电源12V最低30W
– 01x | Arduino (+ GRBL software) 和 CNC shield V3 扩展板
– 01x | 铣床

螺丝:

– 12x | M6 x 30mm + 螺母+垫圈
– 04x | M6 x 35mm, 注意：将铣削机支架拧紧到Z轴滑架上非常重要，但35mm也是非常重要
– 08x | M5 x 50mm
– 20x | M5 x 20 ~ 25mm
– 12x | M5 x 40mm 注意：同样非常重要的是，这里的40mm，T8螺母支撑X和Y轴的滑架
– 04x | M5 x 80mm
– 100x | M4 x 16mm
– 08x | M4 x 10mm
– 16x | M3 x 15mm
– 20x | 4mm 木螺钉将机器固定在工作台上
– 100x | M4 铝轨螺母

免费注册后点击下载

TopsCNC 重型版3D打印部分模型

立即下载！

大多数开源3D打印机的心中都有Grbl。它已经被用于数百个项目，包括激光切割机、自动手写器、钻孔机、涂鸦画家和古怪的绘图机。Grbl由于其性能、简单性和对硬件的节俭要求，已经发展成为一种小的开源现象。

2009年(http://bengler.no/grbl)通过编写并向每个人发布Grbl的早期版本（灵感来自Mike Ellery的Arduino GCode解释器），为开源社区增光添彩。自2011年起，Grbl将在Sungeun“Sonny”Jeon博士（@chamnit）的务实领导下，作为一个社区驱动的开源项目继续推进。

Grbl v1.1程序

立即下载！

该机器是模块化的，每个导轨可以独立驱动。

我们可以想象一个基于3轴或4轴CNC路由器，CNC激光切割机的Delta 3D打印机…

现在，我已经使CNC铣刨机能够以适当的速度和深度很好地工作，我可以获得一些不错的清洁效果。

打印清单

要组建这个小可爱, 除了下面这些按要求数量打印其他都需要打印一次 :

• 28x | Wheel spacers
• 04x | Bottom Y Axis
• 02x | Rear Foot

除了3D零件，您还需要 :

• 04x | 步进电机:
• 03x | Rigid attach 刚性联轴器 M5 / M8
• 04x | 20x40mm 铝型材 V-Slot or B Type 6mm Profil (根据需要)
• 03x | T8 导螺杆，带螺母（比铝型材短100mm）
• 14x | 具有5mm轴承的Nilon轮（例如在Creality3D打印机上）
• 02x | 180mm Ø8mm 铬钢棒
• 01x | 200mm T8 导螺杆，带螺母
• 04x | LM8UU 直线轴承
• 03x | 标准8mm轴承（如608ZZ轴承）
• 01x | 20齿GT2皮带轮，内径5mm
• 01x | 20齿GT2皮带轮，内径8mm
• 01x | 200mm〜220mm封闭式GT2皮带
• 01x | 12V电源
• 01x | Arduino (+ GRBL software)和 CNC shield V3 扩展板 :
• 01x | My Makita (any other router with same diameter is good)

最后，螺丝（对于每条螺丝线，请考虑螺母和一些垫圈） :

• 12x | M6 x 30mm 螺丝
• 04x | M6 x 35mm 螺丝, 35mm 对于将主轴支撑到Z轴推车非常重要
• 26x | M5 x 50mm 螺丝
• 22x | M4 x 15mm 螺丝
• 08x | M4 x 10mm 螺丝
• 16x | M3 x 15mm 螺丝
• 20x | 4mm 木 螺丝( 或将机器固定在桌面上的螺钉)
• 30x | M4 V型槽螺母
